Analog Cihazlar AD5063BRMZ 16 Bit Dijitalden Analoga Dönüştürücü Ic 1 10-MSOP Yüksek Hızlı Dac Ic Çip

Veri Sayfası:AD5063BRMZ

GENEL AÇIKLAMA

Analog Device Inc. nanoDAC™ ailesinin bir üyesi olan AD5063, tek bir 2,7 V ila 5 V beslemeden çalışan düşük güçlü, tek 16 bit, arabelleğe alınmamış voltaj çıkışlı bir DAC'dir.Cihaz, ±1 LSB bağıl doğruluk özelliği sunar ve ±1 LSB DNL özelliği ile monoton çalışma garanti edilir.AD5063, 10 uçlu bir MSOP'ta yerleşik dirençlerle birlikte gelir ve bir çıkış amplifikatörü ile iki kutuplu sinyallerin üretilmesine olanak tanır.Cihaz, 30 MHz'e kadar saat hızlarında çalışan ve standart SPI®, QSPI™, MICROWIRE™ ve DSP arabirim standartlarıyla uyumlu çok yönlü 3 telli bir seri arabirim kullanır.AD5063 için referans, harici bir VREF piminden sağlanır.Çip üzerinde bir referans arabelleği de sağlanır.Cihaz, DAC çıkışının orta ölçeğe kadar güçlenmesini ve cihaza geçerli bir yazma gerçekleşene kadar orada kalmasını sağlayan bir açılış sıfırlama devresine sahiptir.Cihaz, cihazın mevcut tüketimini 5 V'ta tipik olarak 300 nA'ya düşüren ve güç kapatma modundayken yazılım tarafından seçilebilen çıkış yükleri sağlayan bir güç kapatma özelliği içerir.Cihaz, seri arayüz üzerinden güç kapatma moduna alınır.Cihaz için toplam düzeltilmemiş hata <1 mV'dir.

ÖZELLİKLER

Tek 16-bit DAC, 1 LSB INL Açılışta orta ölçeğe sıfırlama Tasarım gereği garantili monotonik 3 güç kapatma işlevi Schmitt tetiklemeli girişlere sahip düşük güçlü seri arabirim 10 uçlu MSOP, düşük güç Maksimum 1 µs'lik hızlı yerleşme süresi (AD5063-) 1 model) 2,7 V ila 5,5 V güç kaynağı Güç vermede düşük aksaklık 60 kΩ yükü sürdürebilen arabelleğe alınmamış voltaj SYNC kesme tesisi

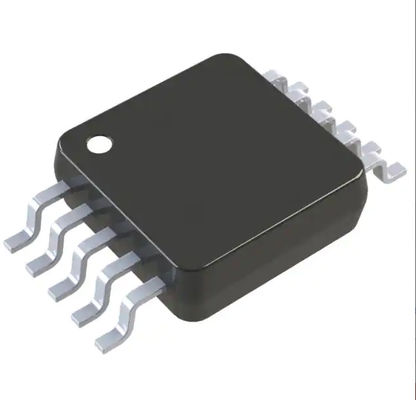

Veri Resmi:
