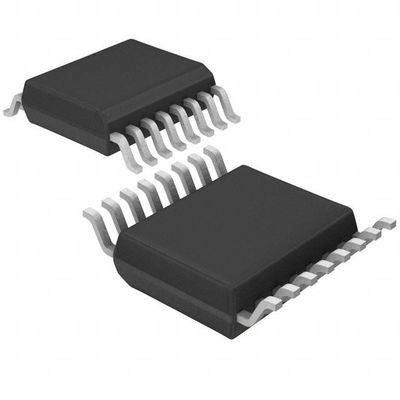

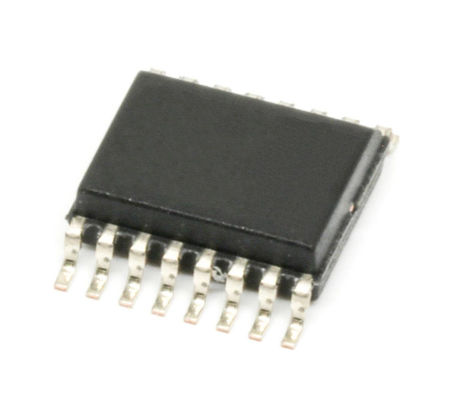

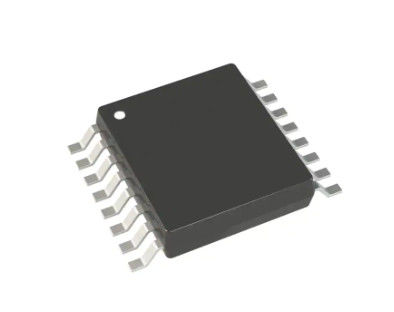

AD7792BRUZ-REEL 16 Bit Dac Dönüştürücü Ic 3 Giriş 1 Sigma-Delta 16-TSSOP

Veri sayfası:AD7792BRUZ-MAKARA

ÖZELLİKLER

23 bit'e kadar etkin çözünürlük RMS paraziti 40 nV @ 4,17 Hz 85 nV @ 16,7 Hz Akım: 400 μA tipik Güç kesintisi: 1 μA maksimum Düşük gürültü programlanabilir kazanç enstrümantasyon amp 4 ppm/°C sapma ile bant aralığı referansı tipik Güncelleme hızı: 4,17 Hz ila 470 Hz 3 diferansiyel giriş Dahili saat osilatörü Eşzamanlı 50 Hz/60 Hz reddetme Programlanabilir akım kaynakları Çip üzerinde ön gerilim üreteci Yanma akımları Güç kaynağı: 2,7 V ila 5,25 V –40°C ila +105°C sıcaklık aralığı Bağımsız arayüz güç kaynağı 16 uçlu TSSOP paketi Arayüz 3 kablolu seri SPI®, QSPI™, MICROWIRE™ ve SCLK üzerinde DSP uyumlu Schmitt tetikleyici

GENEL AÇIKLAMA

AD7792/AD7793, yüksek hassasiyetli ölçüm uygulamaları için düşük güç, düşük gürültü, eksiksiz analog ön uçlardır.AD7792/AD7793, üç diferansiyel analog girişi olan düşük gürültülü 16-/24-bit ∑-Δ ADC içerir.Çip üzerinde, düşük gürültülü enstrümantasyon amplifikatörü, küçük genlikteki sinyallerin doğrudan ADC'ye arayüzlenebileceği anlamına gelir.64 kazanç ayarıyla, güncelleme hızı 4,17 Hz'e eşit olduğunda rms gürültüsü 40 nV'dir.Cihazlar hassas, düşük gürültülü, düşük kaymalı dahili bant aralığı referansı içerir ve harici bir diferansiyel referansı kabul edebilir.Diğer çip üzerindeki özellikler arasında programlanabilir uyarma akım kaynakları, yanma akımları ve ön gerilim üreteci bulunur.Ön gerilim üreteci, bir kanalın ortak mod gerilimini AVDD/2'ye ayarlar.Cihazlar dahili saat veya harici saat ile çalıştırılabilir.Parçalardan çıkış veri hızı yazılımla programlanabilir ve 4,17 Hz ila 470 Hz arasında değişebilir.Parçalar, 2,7 V ile 5,25 V arasında bir güç kaynağıyla çalışır. Tipik olarak 400 μA akım tüketirler ve 16 uçlu bir TSSOP paketinde bulunurlar.
