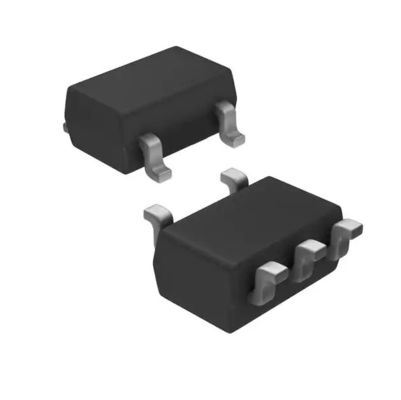

TC7S04F TE85L F Inverter IC 1 Kanal Anahtarı IC Chip Dijital Regülatör SMV
| Menşe yeri | Japonya |
|---|---|
| Marka adı | Toshiba Semiconductor and Storage |
| Sertifika | RoHS |
| Model numarası | TC7S04F(TE85L,F) |
| Min sipariş miktarı | 3000 ADET |
| Fiyat | Negotiable |
| Ambalaj bilgileri | 3000 ADET/Bant |
| Teslim süresi | 2-3 gün |
| Ödeme koşulları | Akreditif, D/A, D/P, T/T |
| Yetenek temini | 15K ADET |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xÜrün ayrıntıları
| Ürün numarası | TC7S04F(TE85L,F) | kategori | Kapılar ve İnvertörler |
|---|---|---|---|
| Üretici firma | Toshiba Yarı İletken ve Depolama | Seri | TC7S |
| Mantık Türü | Çevirici | Devre Sayısı | 1 |
| giriş sayısı | 1 | Gerilim - Besleme | 2V ~ 6V |
| Geçerli - Hareketsiz (Maks) | 1 uA | Akım - Çıkış Yüksek, Düşük | 2,6mA, 2,6mA |
| Giriş Mantığı Seviyesi - Düşük | 0,5V ~ 1,8V | Giriş Mantığı Seviyesi - Yüksek | 1,5V ~ 4,2V |
| Maks Yayılma Gecikmesi @ V, Maks CL | 17ns @ 6V, 50pF | Çalışma sıcaklığı | -40°C ~ 85°C |
| Montaj tipi | Yüzey Montajı | Paket / Kasa | SC-74A, SOT-753 |
| Vurgulamak | İnverter IC 1 Anahtar IC Yongalar TC7S04F TE85L F,İnvertör IC 1 Anahtar IC'ler TC7S04F TE85L F,İnverter 1 Anahtar IC'ler TC7S04F TE85L F |
||
Ürün Açıklaması
TC7S04F(TE85L,F) İnverter IC 1 Kanal SMV
Veri Sayfası:TC7S04F(TE85L,F)
| Kategori | Kapılar ve İnvertörler |
| Mfr | Toshiba Yarı İletken ve Depolama |
| Seri | TC7S |
| ürün durumu | Aktif |
| Mantık Türü | Çevirici |
| Gerilim - Besleme | 2V ~ 6V |
| Geçerli - Hareketsiz (Maks) | 1µA |
| Akım - Çıkış Yüksek, Düşük | 2,6mA, 2,6mA |
| Giriş Mantığı Seviyesi - Düşük | 0,5V ~ 1,8V |
| Giriş Mantığı Seviyesi - Yüksek | 1,5V ~ 4,2V |
| Maks Yayılma Gecikmesi @ V, Maks CL | 17ns @ 6V, 50pF |
| Çalışma sıcaklığı | -40°C ~ 85°C |
| Montaj tipi | Yüzey Montajı |
| Tedarikçi Cihaz Paketi | küçük resim |
| Paket / Kasa | SC-74A, SOT-753 |
| Temel Ürün Numarası | 7S08 |
TC7S04, silikon kapılı C2 MOS teknolojisi ile üretilmiş yüksek hızlı bir C2 MOS İnvertördür.
C2 MOS düşük güç dağılımını korurken eşdeğer LSTTL'ye benzer yüksek hızlı çalışma sağlar.
Dahili devre, yüksek gürültü bağışıklığı ve kararlı çıkış sağlayan tampon çıkışı dahil olmak üzere 3 aşamadan oluşur.
Giriş, statik deşarja veya geçici aşırı gerilime karşı koruma devreleri ile donatılmıştır.
Çıkış akımları TC74HC serisi modellere göre 1/2'dir.
Ek kaynaklar:
| BAĞLANMAK | TANIM |
| Diğer isimler | TC7S04F(TE85L,F) |
| TC7S04FLFDKR | |
| TC7S04F(T5LFT)CT | |
| TC7S04F(T5LFT)DKR-ND | |
| TC7S04FT5LFT | |
| TC7S04FTFTR | |
| TC7S04FTCT-NDR | |
| TC7S04F(T5LFT)TR | |
| TC7S04F(TE85LF)TR-ND | |
| TC7S04F(T5LFT)CT-ND | |
| TC7S04FTTR-NDR | |
| TC7S04F(T5LFT)TR-ND | |
| TC7S04F,LF(T | |
| TC7S04F(TE85LF)CT | |
| TC7S04F(TE85LF)CT-ND | |
| TC7S04F(TE85LF)DKR-ND | |
| TC7S04F(TE85LF)TR | |
| TC7S04FTFDKR | |
| TC7S04FTFDKR-ND | |
| TC7S04F,LF(B) | |
| TC7S04FLFTR | |
| TC7S04F(T5L,F,T) | |
| TC7S04F (T5L,F,T) | |
| TC7S04F(T5LFT)DKR | |
| TC7S04FTFCT | |
| TC7S04FTFCT-ND | |
| TC7S04F(TE85LF)DKR | |
| TC7S04FTFTR-ND | |
| TC7S04FLFCT | |
| Standart paket | 3000 |
Özellikler
• Yüksek hız: VCC = 5 V'ta tpd = 7 ns (tipik)
• Düşük güç dağılımı: Ta = 25°C'de ICC = 1 μA (maks)
• Yüksek gürültü bağışıklığı: VNIH = VNIL = %28 VCC (min)
• Çıkış sürücüsü kapasitesi: 5 LSTTL yükü
• Simetrik çıkış empedansı: |IOH|= GİL = 2 mA (dk)
• Dengeli yayılma gecikmeleri: tpLH ∼− tpHL
• Geniş çalışma voltajı aralığı: VCC (opr) = 2 - 6 V
