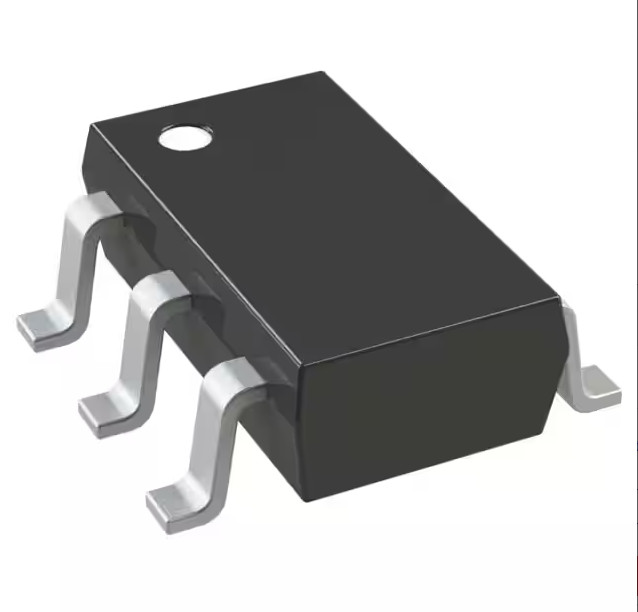

TSC101AILT Akım Algılama Yükseltici IC 1 Devresi SOT-23-5
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xÜrün ayrıntıları
| Ürün numarası | TSC101AILT | Üretici firma | STMikroelektronik |
|---|---|---|---|
| kategori | Enstrümantasyon, OP Amfileri, Tampon Amfileri | Amplifikatör Tipi | Şu anki duygu |
| Devre Sayısı | 1 | Dönüş oranı | 0,9V/µs |
| -3db Bant Genişliği | 500kHz | Akım - Giriş Önyargısı | 5,5 uA |
| Voltaj - Giriş Ofseti | 200 uV | Akım kaynağı | 165µA |
| Akım - Çıkış / Kanal | 60mA | Gerilim - Besleme Aralığı (Min.) | 4.V |
| Voltaj - Besleme Aralığı (Maks.) | 24V | Çalışma sıcaklığı | -40°C ~ 125°C |
| Montaj tipi | Yüzey Montajı | Paket / Kasa | SC-74A, SOT-753 |
| Tedarikçi Cihaz Paketi | SOT-23-5 | ||
| Vurgulamak | TSC101AILT,Mevcut Algı Amplifikatör IC,akım yükseltici ic |
||
Ürün Açıklaması
TSC101AILT Akım Algılama Yükseltici IC 1 Devresi SOT-23-5
Tanım:
TSC101, yüksek taraf şönt direncinde küçük bir diferansiyel voltajı ölçer ve bunu şuna çevirir:
toprak referanslı bir çıkış voltajı.Kazanç dahili olarak sabittir.
Hızlı Detay:
|
Üretici firma
|
STMikroelektronik
|
|
Üretici Ürün Numarası
|
TSC101AILT
|
|
Tanım
|
IC CURR SENSE 1 DEVRE SOT23-5
|
|
Detaylı Açıklama
|
Current Sense Amplifier 1 Devresi SOT-23-5
|
Ürün özellikleri:
|
TİP
|
TANIM
|
|
Kategori
|
Enstrümantasyon, OP Amfileri, Tampon Amfileri
|
|
Mfr
|
STMikroelektronik
|
|
ürün durumu
|
Aktif
|
|
Amplifikatör Tipi
|
Şu anki duygu
|
|
Devre Sayısı
|
1
|
|
Dönüş oranı
|
0,9V/µs
|
|
-3db Bant Genişliği
|
500kHz
|
|
Akım - Giriş Önyargısı
|
5,5 uA
|
|
Voltaj - Giriş Ofseti
|
200 uV
|
|
Akım kaynağı
|
165µA
|
|
Akım - Çıkış / Kanal
|
60mA
|
|
Gerilim - Besleme Aralığı (Min.)
|
4 volt
|
|
Voltaj - Besleme Aralığı (Maks.)
|
24V
|
|
Çalışma sıcaklığı
|
-40°C ~ 125°C
|
|
Montaj tipi
|
Yüzey Montajı
|
|
Paket / Kasa
|
SC-74A, SOT-753
|
|
Tedarikçi Cihaz Paketi
|
SOT-23-5
|
|
Temel Ürün Numarası
|
TSC101
|
Ek kaynaklar:
| BAĞLANMAK | TANIM |
| Diğer isimler |
497-6945-1
|
|
497-6945-2
|
|
|
497-6945-6
|
|
|
TSC101AILT-ND
|
|
| Standart paket | 3000 |
Özellikler
■ Bağımsız besleme ve giriş ortak mod gerilimleri
■ Geniş ortak mod çalışma aralığı: 2,8 - 30 V
■ Geniş ortak mod hayatta kalma aralığı: -0,3 ila 60 V (yük boşaltma)
■ Geniş besleme voltajı aralığı: 4 - 24 V
■ Düşük akım tüketimi: ICC maks = 300 µA
■ Dahili sabit kazanç: 20 V/V, 50 V/V veya 100 V/V
■ Tamponlu çıktı
Uygulamalar
■ Otomotiv akımı izleme
■ Dizüstü bilgisayarlar
■ DC motor kontrolleri
■ Fotovoltaik sistemler
■ Pil şarj cihazları
■ Hassas akım kaynakları
Veri Resmi:
