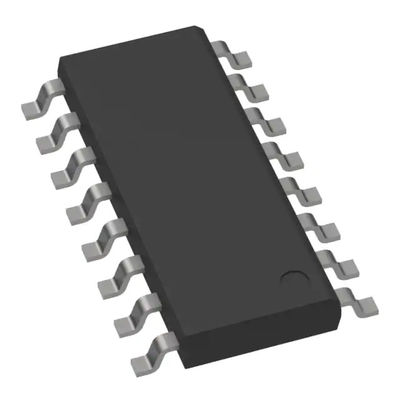

HR1000AGS-Z AC DC Çeviriciler Entegre Devre Çevrimdışı Yarım Köprü Topolojisi 600kHz'e Kadar 16-SOIC
| Menşe yeri | Monolitik Güç Sistemleri A.Ş. |
|---|---|
| Marka adı | MPS |
| Sertifika | RoHS |
| Model numarası | HR1000AGS-Z |
| Min sipariş miktarı | 2500 adet |
| Fiyat | Negotiable |
| Ambalaj bilgileri | 2500 ADET/Bant |
| Teslim süresi | 2-3 gün |
| Ödeme koşulları | Akreditif, D/A, D/P, T/T |
| Yetenek temini | 15K ADET |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xÜrün ayrıntıları
| kategori | AC DC Dönüştürücüler, Çevrimdışı Anahtarlar | Tip | Tanım |
|---|---|---|---|
| Mfr | Monolitik Güç Sistemleri A.Ş. | Ürün durumu | Aktif |
| Çıkış İzolasyonu | Yalıtılmış | Gerilim - Besleme (Vcc/Vdd) | 13V ~ 15.5V |
| Frekans - Anahtarlama | 600kHz'e kadar | Çalışma sıcaklığı | -40°C ~ 125°C (TJ) |
| Paket / Kasa | 16-SOIC (0,154", 3,90 mm Genişlik) | ||
| Vurgulamak | HR1000AGS-Z,AC DC Çeviriciler Entegre devre,HR1000AGS-Z 600kHz |
||
Ürün Açıklaması
HR1000AGS-Z Dönüştürücü Çevrimdışı Yarım Köprü Topolojisi 600kHz'e Kadar 16-SOIC
Hızlı Detay:
|
Üretici firma
|
Monolitik Güç Sistemleri A.Ş.
|
|
Üretici Ürün Numarası
|
HR1000AGS-Z
|
|
Tanım
|
IC OFFLINE SW HALF-BRDG 16SOIC
|
|
Detaylı Açıklama
|
Dönüştürücü Çevrimdışı Yarım Köprü Topolojisi 600kHz'e Kadar 16-SOIC
|
Ürün özellikleri:
|
TİP
|
TANIM
|
|
Kategori
|
AC DC Dönüştürücüler, Çevrimdışı Anahtarlar
|
|
Mfr
|
Monolitik Güç Sistemleri A.Ş.
|
|
ürün durumu
|
Aktif
|
|
Çıkış İzolasyonu
|
Yalıtılmış
|
|
Dahili Anahtar(lar)
|
HAYIR
|
|
topoloji
|
Yarım köprü
|
|
Gerilim - Besleme (Vcc/Vdd)
|
13V ~ 15.5V
|
|
Görev döngüsü
|
0,5
|
|
Frekans - Anahtarlama
|
600kHz'e kadar
|
|
Arıza Koruması
|
Aşırı Sıcaklık, Aşırı Gerilim
|
|
Kontrol Özellikleri
|
Yumuşak Başlangıç
|
|
Çalışma sıcaklığı
|
-40°C ~ 125°C (TJ)
|
|
Paket / Kasa
|
16-SOIC (0,154", 3,90 mm Genişlik)
|
|
Tedarikçi Cihaz Paketi
|
16-SOİK
|
|
Montaj tipi
|
Yüzey Montajı
|
|
Temel Ürün Numarası
|
HR1000
|
Ek kaynaklar:
| BAĞLANMAK | TANIM |
| Diğer isimler |
HR1000AGS-Z-ND
|
|
1589-1512-6
|
|
|
1589-1512-1
|
|
|
1589-1512-2
|
|
| Standart paket | 2500 |
TANIM
HR1000A, rezonans yarım köprü topolojisi için özel olarak tasarlanmış bir kontrolördür.%50 görev döngüsünde tamamlayıcı sinyaller veren iki sürücü sinyali kanalı sağlar.İki tamamlayıcı kapı sinyali arasındaki 350 ns'lik bir dahili sabit ölü zaman, geçici durum sırasında sıfır voltajlı anahtarlamayı garanti eder ve yüksek frekanslı çalışmayı mümkün kılar.
Entegre önyükleme diyotu, yüksek taraf anahtarı için harici sürüş devresini basitleştirir.Yüksek dV/dt gürültüye karşı bağışıklık ile 600V'a kadar dayanabilir.
Anahtarlama frekansının modüle edilmesi, topoloji çıkış voltajını düzenler.Programlanabilir bir osilatör, hem maksimum hem de minimum anahtarlama frekanslarını ayarlayabilir.
IC, programlanan maksimum anahtarlama frekansında başlar ve aşırı ani akımı önlemek için kontrol döngüsü devreye girene kadar kademeli olarak yavaşlar.
IC, güç tüketimini en aza indirmek ve çıkış düzenlemesini sıkılaştırmak için hafif yükte kontrollü bir patlama modu çalışmasına girmeye zorlanabilir.
Mandallı kapatma, otomatik kurtarma, voltaj kaybı koruması ve aşırı sıcaklık koruması gibi koruma özellikleri, ek devre karmaşıklığına yol açmadan dönüştürücü tasarım güvenliğini geliştirir.
IC, hem yüksek taraf hem de alçak taraf kapı sürücüleri için 1,5A/2A kaynak/alma kapasitesi sağlar.
HR1000A, bir SO-16 paketinde mevcuttur.
ÖZELLİKLER
• %50 Görev Döngüsü, Rezonant Yarım Köprü Dönüştürücü için Değişken Frekans Kontrolü
• Entegre Önyükleme Diyotlu ve Yüksek dV/dt Bağışıklıklı 600V Yüksek Taraflı Kapı Sürücüsü
• Hem Yüksek Taraf hem de Alçak Taraf Kapı Sürücüleri için 1,5A/2A Kaynak/Yok Kapasitesi
• Yüksek Hassasiyetli Osilatör
• 600kHz'e kadar çalışır
• İki Seviyeli Aşırı Akım Koruması: Frekans Kaymalı ve Programlanabilir Süre Süreli Kilitli Kapatma
• BO Pimi aracılığıyla Uzaktan AÇMA/KAPAMA Kontrolü ve Brown-Out Koruması
• Kolay Koruma Uygulaması için Kalıcı Devre Dışı Bırakma Girişi
• PFC Denetleyicili Arayüzler
• Hafif Yükte Programlanabilir Patlama Modu Çalışması
• Monoton Çıkış Gerilimi Artışı için Doğrusal Olmayan Yumuşak Başlatma
• SO-16 paketi
UYGULAMALAR
• LCD ve PDP TV'ler
• Masaüstü Bilgisayarlar ve Sunucular
• Telekom SMPS
• AC-DC Adaptörü, Açık Çerçeve SMPS
• Video Oyun Konsolları
• Elektronik Aydınlatma Balastı
