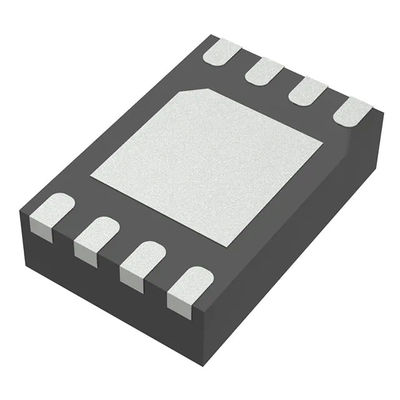

MP2005DD-LF-Z Lineer Voltaj Regülatörü IC Pozitif Ayarlanabilir 1 Çıkış 800mA 8-QFN (2x3)
| Menşe yeri | Amerika |
|---|---|
| Marka adı | MPS |
| Sertifika | RoHS |
| Model numarası | MP2005DD-LF-Z |
| Min sipariş miktarı | 5000 adet |
| Fiyat | Negotiable |
| Ambalaj bilgileri | 5000 ADET/Bant |
| Teslim süresi | 2-3 gün |
| Ödeme koşulları | Akreditif, D/A, D/P, T/T |
| Yetenek temini | 15K ADET |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xÜrün ayrıntıları
| Üretici firma | Monolitik Güç Sistemleri (MPS) | kategori | Voltaj Regülatörleri - Doğrusal |
|---|---|---|---|
| Ürün numarası | MP2005DD-LF-Z | Çıkış Sayısı | 1 |
| Voltaj - Giriş (Min) | 0,5 V | Voltaj - Giriş (Maks) | 55V |
| Voltaj Düşüşü (Maks) | 0.09V @ 800mA | Voltaj - Çıkış (Maks.) | 4V |
| Akım - Çıkış | 800mA | Akım - Hareketsiz (Iq) | 10 uA |
| PSRR | 48dB (1MHz) | Çalışma sıcaklığı | -40°C ~ 85°C (TJ) |
| Montaj tipi | Yüzey Montajı | Paket / Kasa | 8-VDFN Görünür Ped |
| Vurgulamak | MP2005DD-LF-Z,Lineer Voltaj Regülatörü IC 800mA |
||
Ürün Açıklaması
MP2005DD-LF-Z Lineer Voltaj Regülatörü IC Pozitif Ayarlanabilir 1 Çıkış 800mA 8-QFN (2x3)
Ürün özellikleri:
| Kategori | Voltaj Regülatörleri - Doğrusal |
| Mfr | Monolitik Güç Sistemleri A.Ş. |
| ürün durumu | Aktif |
| Çıkış Yapılandırması | Pozitif |
| Çıkış Tipi | Ayarlanabilir |
| Regülatör Sayısı | 1 |
| Voltaj - Giriş (Maks) | 5.5V |
| Gerilim - Çıkış (Min/Sabit) | 0,5 V |
| Voltaj - Çıkış (Maks.) | 4V |
| Voltaj Düşüşü (Maks) | 0.09V @ 800mA |
| Akım - Çıkış | 800mA |
| Akım - Hareketsiz (Iq) | 10 uA |
| PSRR | 48dB (1MHz) |
| Kontrol Özellikleri | Olanak vermek |
| Koruma Özellikleri | Aşırı Akım, Aşırı Sıcaklık |
| Çalışma sıcaklığı | -40°C ~ 85°C |
| Montaj tipi | Yüzey Montajı |
| Paket / Kasa | 8-TFDFN Görünür Ped |
| Tedarikçi Cihaz Paketi | 8-QFN (2x3) |
| Temel Ürün Numarası | MP2005 |
Ek kaynaklar:
| BAĞLANMAK | TANIM |
| Diğer isimler | MP2005DD-LF-Z-ND |
| 1589-1549-6 | |
| 1589-1549-2 | |
| 1589-1549-1 | |
| Standart paket | 5000 |
TANIM:
MP2005, mikro güçlü, ultra düşük bırakmalı bir LDO lineer regülatördür.1,0V ila 5,5V giriş voltajı aralığına sahiptir ve çıkış voltajını 0,5V'a kadar düzenleyebilir.MP2005, 90mV'lik tipik bir bırakma voltajıyla 800mA'ya kadar yük akımı sağlayabilir.Dahili referansı ve LDO sürücü devresini çalıştırmak için VIN'den ayrı bir ön besleme (2,7V ila 5,5V) gerektirir.Çıkış akımı, yüksek verimli düzenleme için doğrudan giriş voltajı kaynağından gelir.0,5V dahili referans voltajı, çıkışın geniş bir voltaj aralığına (0,5V ila 4V) programlanmasına izin verir.100µA'lik düşük ön akım, MP2005'i pille çalışan uygulamalarda kullanım için ideal hale getirir.Önyargı kaynağı VBIAS, doğrudan pilden uygulanabilirken, VIN, yüksek verimli buck regülatöründen (veya başka bir ikincil kaynaktan) güç alır.Bu, çıkış gürültüsünü ve dekuplaj kapasitörünün boyutunu azaltır.MP2005'in diğer özellikleri arasında termal aşırı yük ve akım sınırı koruması, 1μF kadar düşük ultra düşük ESR seramik kapasitörlerle kararlılık ve hızlı geçici yanıt yer alır.MP2005, 8 pimli bir QFN (2 mm x 3 mm) paketinde mevcuttur.
ÖZELLİKLER
Geniş 1,0V ila 5,5V Giriş Voltaj Aralığı
1μF Seramik Kondansatör ile Kararlı
Ultra Düşük Kayıp (ULDO) gerilimi: 90mV@800mA
%2 Doğru Çıkış Gerilimi
Ayarlanabilir Çıkış Aralığı 0,5V - 4V
Yüksek PSRR o 1KHz'de 65dB o 1MHz'de 48dB
%0,0005/mA Yük Düzenlemesinden Daha İyi
Düşük ESR Çıkış Kapasitörleriyle Kararlı
Düşük 100μA Toprak Akımı
Dahili Termal Koruma
Akım Sınırı Koruması
Kapatma Sırasında 1µA Tipik Hareketsiz Akım
UYGULAMALAR
Düşük Akım Regülatörleri
Düşük Güçlü El Cihazları
Akülü Sistemler
Cep Telefonları
Taşınabilir Elektronik Ekipman
Anahtarlamalı Güç Kaynakları için Sonradan Yönetmelik
Güç Kaynakları
VeriResim:https://www.monolitikpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP2005/document_id/1212
