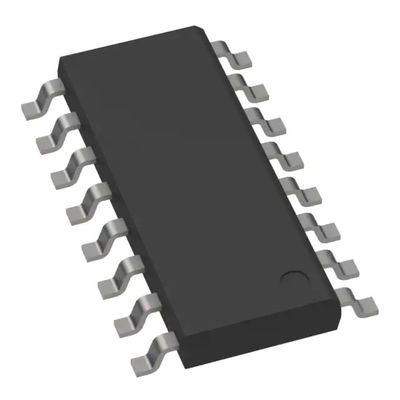

MP3394SGS-Z Step Up Boost Dönüştürücü Ic LED Sürücü IC 4 Çıkış DC DC Denetleyici PWM Karartma 180mA 16-SOIC
| Menşe yeri | Amerika |
|---|---|
| Marka adı | MPS |
| Sertifika | RoHS |
| Model numarası | MP3394SGS-Z |
| Min sipariş miktarı | 2500 adet |
| Fiyat | Negotiable |
| Ambalaj bilgileri | 2500 ADET/Bant |
| Teslim süresi | 2-3 gün |
| Ödeme koşulları | Akreditif, D/A, D/P, T/T |
| Yetenek temini | 5 bin adet |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xÜrün ayrıntıları
| Mfr | Monolitik Güç Sistemleri A.Ş. | kategori | LED Sürücüler |
|---|---|---|---|
| Tip | DC DC Denetleyici | Çıkış Sayısı | 4 |
| Gerilim - Besleme (Min.) | 5V | Voltaj - Besleme (Maks.) | 28V |
| Akım - Çıkış / Kanal | 180mA | Sıklık | 670kHz |
| Çalışma sıcaklığı | -40°C ~ 125°C (TJ) | Paket / Kasa | 16-SOIC (0,154", 3,90 mm Genişlik) |
| Vurgulamak | MP3394SGS-Z,step up boost dönüştürücü ic,MP3394SGS-Z Monolitik Güç Sistemleri |
||
Ürün Açıklaması
MP3394SGS-Z LED Sürücü IC 4 Çıkışlı DC DC Denetleyici Yükseltme (Yükseltme) PWM Karartma 180mA 16-SOIC
Özellikler:
• 4 Dizili, Maks 200mA/Dizeli WLED Sürücüsü
• 5V - 28V Giriş Voltajı Aralığı
• Dizeler Arasında %2,5 Akım Eşleştirme Doğruluğu
• Programlanabilir Anahtarlama Frekansı
• PWM veya DC Giriş Burst PWM Karartma
• Açık ve Kısa LED Koruması
• Programlanabilir Aşırı Gerilim Koruması
• Tek Güç Kaynağıyla Basamaklı Bağlantı Yeteneği
• Düşük Gerilim Kilitleme
• Termal Kapatma
• TSSOP16EP, SOIC16 ve SOIC20 Paketleri
Tanım:
MP3394S, 4 akım kanalına sahip bir yükseltici denetleyicidir.Büyük boyutlu LCD panel arkadan aydınlatma uygulamaları için WLED dizilerini çalıştırmak üzere tasarlanmıştır.MP3394S esnektir ve tek bir endüktif güç kaynağından paralel çalışan 1 veya 2 MP3394S ile LED kanallarının sayısını artırabilir.
MP3394S, akım modu ve sabit çalışma frekansı mimarisi kullanır Frekans, harici bir frekans ayar direnci ile programlanabilir.MP3394S, çıkış voltajını 5V'tan 28V giriş kaynağına yükseltmek için harici bir MOSFET kullanır.Her bir LED dizisindeki akımı, harici bir akım ayar direnci tarafından ayarlanan programlanmış değere göre düzenler.
MP3394S, akım dengesi için 4 dahili akım kaynağı uygular.Mevcut eşleştirme, diziler arasında %2,5 düzenleme doğruluğu sağlayabilir.LED akım kaynaklarındaki düşük regülasyon voltajı, güç kaybını azaltır ve verimliliği artırır.
Harici bir PWM giriş sinyali veya DC giriş sinyali, PWM kısmayı kontrol eder.DC giriş karartma modunda, karartma PWM sinyali dahili olarak üretilebilir ve karartma frekansı, harici bir ayar kondansatörü tarafından programlanır.
Ürün özellikleri:
| Kategori | LED Sürücüler |
| Mfr | Monolitik Güç Sistemleri A.Ş. |
| ürün durumu | Aktif |
| Tip | DC DC Denetleyici |
| topoloji | Yükseltme (Yükseltme) |
| Dahili Anahtar(lar) | HAYIR |
| Çıkış Sayısı | 4 |
| Gerilim - Besleme (Min.) | 5V |
| Voltaj - Besleme (Maks.) | 28V |
| Akım - Çıkış / Kanal | 180mA |
| Sıklık | 670kHz |
| karartma | PWM |
| Uygulamalar | arka ışık |
| Çalışma sıcaklığı | -40°C ~ 125°Ç (TJ) |
| Montaj tipi | Yüzey Montajı |
| Paket / Kasa | 16-SOIC (0,154", 3,90 mm Genişlik) |
| Tedarikçi Cihaz Paketi | 16-SOİK |
| Temel Ürün Numarası | MP3394 |
Ek kaynaklar:
| BAĞLANMAK | TANIM |
| Diğer isimler | MP3394SGS-Z-ND |
| 1589-1634-6 | |
| 1589-1634-1 | |
| 1589-1634-2 | |
| Standart paket | 2500 |
Veri Resmi:
