MP3414DJ-LF-Z Boost Anahtarlama Regülatörü IC Pozitif Ayarlanabilir 1.8V 1 Çıkış 1.5A SOT-23-8 İnce TSOT-23-8

MP3414DJ-LF-Z Boost Anahtarlama Regülatörü IC Pozitif Ayarlanabilir 1.8V 1 Çıkış 1.5A (Anahtar) SOT-23-8 İnce, TSOT-23-8

Özellikler:

 %96'ya Varan Verimlilik

 0.8V Alçak Gerilim Başlatma

 0,6V - 4V arası Giriş Aralığı

 1,8V - 4V Çıkış Aralığı

 Dahili Senkron Doğrultucu

 1MHz Sabit Frekans Anahtarlama

 35μA Hareketsiz Akım

 1μA Kapatma Akımı

 Dahili Telafi ile Akım Modu Kontrolü

 Girişten Gerçek Çıkış Bağlantısının Kesilmesi

 VIN>VOUT Aşağı Modu Çalışması

 Hafif Yük Koşullarında Yüksek Verimlilik

 Çok Küçük Dış Bileşenler

 Kalkış Akımı Sınırlaması ve Dahili SoftStart

 Aşırı Gerilim Koruması

 Kısa Devre Koruması

 TSOT23-8 Paketi

Tanım:

MP3414, ani akım sınırlaması ve çıkış kısa devre koruması sağlamak için 0,8 V kadar düşük bir giriş voltajından başlayabilir.Entegre, P-kanalı, senkron doğrultucu, verimliliği artırır ve harici bir Schottky diyot ihtiyacını ortadan kaldırır.PMOS, parça kapandığında çıkışı girişten ayırır.Bu çıkış ayırma özelliği, çıkışın tamamen deşarj olmasını sağlar, böylece parçanın kapatma modunda 1μA besleme akımı çekmesine izin verir.

1MHz anahtarlama frekansı, daha küçük harici bileşenlere izin verirken, dahili kompanzasyon ve yumuşak başlatma, harici bileşen sayısını en aza indirir: bu özellikler, geniş bir akım yük aralığı için kompakt bir çözüm üretmeye yardımcı olur.

MP3414, 4V'a kadar çıkışı ve tipik bir 1,8A tepe anahtarlama akımını destekleyen entegre bir güç MOSFET'ine sahiptir.

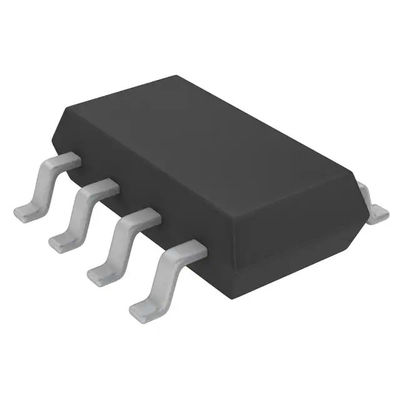

MP3414, küçük bir 8 pimli TSOT23 paketinde mevcuttur.
