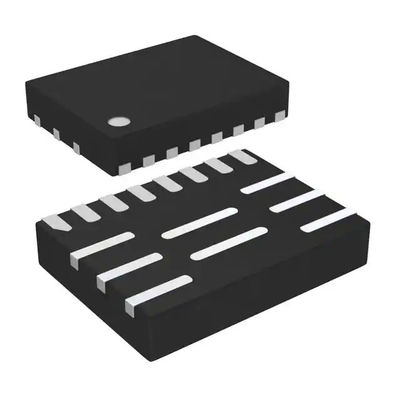

MPQ8632GL-10-Z Buck Anahtarlama Regülatörü IC Pozitif Ayarlanabilir 0.611V 1 Çıkış 10A 13-VFQFN
| Menşe yeri | Monolitik Güç Sistemleri A.Ş. |
|---|---|
| Marka adı | MPS |
| Sertifika | RoHS |
| Model numarası | MPQ8632GL-10-Z |
| Min sipariş miktarı | 5000 adet |
| Fiyat | Negotiable |
| Ambalaj bilgileri | 5000 ADET/Bant |
| Teslim süresi | 2-3 gün |
| Ödeme koşulları | Akreditif, D/A, D/P, T/T |
| Yetenek temini | 40K ADET |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xÜrün ayrıntıları
| Ürün numarası | MPQ8632GLE-10-Z | kategori | Voltaj Regülatörleri - DC DC Anahtarlama Regülatörleri |
|---|---|---|---|
| Üretici firma | Monolitik Güç Sistemleri A.Ş. | paket | Bant ve Makara (TR) |
| Çıkış Tipi | Pozitif | Çıkış Sayısı | 1 |
| Giriş Voltajı-Maks | 18V | Giriş Voltajı-Min | 2.5V |
| Çıkış Gerilimi-Maks | 13V | Çıkış Voltajı-Min | 0,611V |
| Çıkış Akımı | 10 A | topoloji | Buck |
| Frekans değiştirme | 200kHz ~ 1MHz | Çalışma sıcaklığı | -40°C ~ 125°C |
| Montaj tipi | Yüzey Montajı | Paket / Kasa | 13-VFQFN |
| Tedarikçi Cihaz Paketi | 13-QFN (3x4) | ||
| Vurgulamak | MPQ8632GL-10-Z,Anahtarlama Regülatörü IC Pozitif Ayarlanabilir |
||
Ürün Açıklaması
MPQ8632GL-10-Z Buck Anahtarlama Regülatörü IC Pozitif Ayarlanabilir 0.611V 1 Çıkış 10A 13-VFQFN
Hızlı Detay:
|
Üretici firma
|
Monolitik Güç Sistemleri A.Ş.
|
|
Üretici Ürün Numarası
|
MPQ8632GL-10-Z
|
|
Tanım
|
IC REG BUCK AYARLANABİLİR 10A 16QFN
|
|
Detaylı Açıklama
|
Buck Anahtarlama Regülatörü IC Pozitif Ayarlanabilir 0.611V 1 Çıkış 10A 13-VFQFN
|
Ürün özellikleri:
|
TİP
|
TANIM
|
|
Kategori
|
Voltaj Regülatörleri - DC DC Anahtarlama Regülatörleri
|
|
Mfr
|
Monolitik Güç Sistemleri A.Ş.
|
|
ürün durumu
|
Yeni Tasarımlar İçin Değil
|
|
İşlev
|
İnmek
|
|
Çıkış Yapılandırması
|
Pozitif
|
|
topoloji
|
Buck
|
|
Çıkış Tipi
|
Ayarlanabilir
|
|
Çıkış Sayısı
|
1
|
|
Voltaj - Giriş (Min)
|
2.5V
|
|
Voltaj - Giriş (Maks)
|
18V
|
|
Gerilim - Çıkış (Min/Sabit)
|
0,611V
|
|
Voltaj - Çıkış (Maks.)
|
13V
|
|
Akım - Çıkış
|
10 A
|
|
Frekans - Anahtarlama
|
200kHz ~ 1MHz
|
|
Senkron Doğrultucu
|
Evet
|
|
Çalışma sıcaklığı
|
-40°C ~ 125°C (TJ)
|
|
Montaj tipi
|
Yüzey Montajı
|
|
Paket / Kasa
|
13-VFQFN
|
|
Tedarikçi Cihaz Paketi
|
13-QFN (3x4)
|
|
Temel Ürün Numarası
|
MPQ8632
|
Ek kaynaklar:
| BAĞLANMAK | TANIM |
| Standart paket | 5000 |
TANIM
MPQ8632, tamamen entegre bir yüksek frekanslı senkron doğrultmalı adım aşağı anahtar modu dönüştürücüsüdür.Mükemmel yük ve hat regülasyonu ile geniş bir giriş besleme aralığında 4A/6A/8A/10A/12A/15A/20A çıkış akımı elde etmek için çok kompakt bir çözüm sunar.
MPQ8632, hızlı geçici yanıt sağlamak ve döngü stabilizasyonunu kolaylaştırmak için Sabit Zamanda (COT) kontrol modunu kullanır.
Harici bir direnç, çalışma frekansını 200kHz'den 1MHz'e programlar ve giriş beslemesi ileri besleme kompanzasyonuna göre değişirken frekans neredeyse sabit kalır.
Varsayılan düşük voltaj kilitleme eşiği dahili olarak 4,1 V olarak ayarlanmıştır, ancak etkinleştirme pinindeki bir direnç ağı bu eşiği yükseltebilir.Yumuşak başlatma pimi, çıkış voltajı başlatma rampasını kontrol eder.Açık bir drenaj gücü iyi sinyali, çıkışın nominal voltaj aralığında olduğunu gösterir.
Aşırı akım koruması, aşırı voltaj koruması ve termal kapatma gibi tam entegre koruma özelliklerine sahiptir.
MPQ8632, minimum sayıda hazır standart harici bileşen gerektirir ve 16-Pin QFN 3mm×4mm veya 29-Pin QFN 5mm×4mm paketinde mevcuttur.
ÖZELLİKLER
* Düşük Giriş Voltajı Aralığı 2,5V: -- 2,5V - 18V, Harici 5V Bias ile -- 4,5V - 18V, Dahili Bias ile
*4A - 20A Çıkış Akımı Uygulamaları için Ölçeklenebilir Ürün Ailesi -- 4A/6A/8A/10A/12A Aynı Alanı Paylaşır --15A/20A, Güç Aşamasında 4A/6A/8A'dan Küçük Bir Değişiklikle Aynı Alanı Paylaşır /10A/12A
* Cihaz Başına Optimal Düşük RDS(AÇIK) Dahili Güç MOSFET'leri
* Tescilli Anahtarlama Kaybı Azaltma Tekniği
* Ultra Hızlı Geçici Tepki için Uyarlanabilir COT
* 0qC ila 70qC Bağlantı Sıcaklık Aralığının Üzerinde %0,5 Referans Voltaj
* Programlanabilir Yumuşak Başlangıç Süresi
* Ön Önyargı Başlatma
* 200kHz'den 1MHz'e Programlanabilir Anahtarlama Frekansı
* Mandalsız OCP, OVP ve Termal Kapatma Koruması
*0,611V ila 13V arasında Ayarlanabilir Çıkış
UYGULAMALAR
* Telekom ve Network Sistemleri
* Baz İstasyonları x Sunucular
* Kişisel Video Kayıt Cihazları
* Düz Panel Televizyon ve Monitörler
* Dağıtık Güç Sistemleri
Veri Resmi:https://media.digikey.com/pdf/Data%20Sheets/Monolitik%20Power%20PDF's/MPQ8632.pdf
